Надійний розподіл живлення для автомобільних, морських та сонячних систем

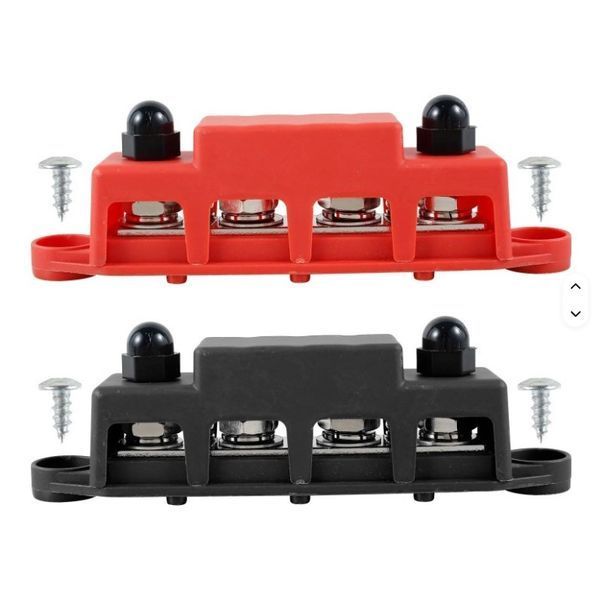

Комплект із двох розподільних блоків Bus Bar (червоний — плюс, чорний — мінус) для організації силової електропроводки в системах постійного струму 12-48V. Кожен блок розрахований на сумарний струм до 250A і оснащений 4 шпильками M8 (5/16") для підключення силових кабелів великого перерізу. Захисні кришки з комплекту запобігають випадковому контакту та короткому замиканню.
Основні характеристики
| Параметр | Значення |
| Максимальна напруга | 48V DC |
| Сумарний номінальний струм | 250A на блок |
| Номінальний струм на шпильку | 62.5A |
| Кількість шпильок | 4 × M8 (5/16") |
| Матеріал шини | Латунь з нікелевим покриттям |
| Матеріал основи | Нейлон (вогнестійкий) |
| Матеріал кріплення | Нержавіюча сталь / цинковий сплав |
| Захисна кришка | Так (знімна, ABS-пластик) |
| Монтажні отвори | 2 на кожному блоці |
| Комплектація | 2 блоки (червоний + чорний), 2 кришки, гайки, монтажні гвинти |
Переваги
Висока провідність та низький опір
Шина виготовлена з латуні з нікелевим покриттям — матеріалу з відмінною електропровідністю та мінімальним опором. Нікелеве покриття захищає від окислення та корозії, що особливо важливо у вологому середовищі (катери, причепи, підкапотний простір).
Безпека та захист від КЗ
Кожен блок комплектується знімною захисною кришкою, яка закриває контакти від випадкового дотику та попадання сторонніх предметів. Нейлонова основа блоку є вогнестійкою — не підтримує горіння у разі перегріву.
Порядок у проводці
Замість хаотичного з'єднання кабелів "на скрутках" або "зіркою" на клемі акумулятора — всі проводи акуратно зібрані на шпильках розподільного блоку. Окремі блоки для плюса (червоний) та мінуса (чорний) роблять систему зрозумілою, зручною для обслуговування та безпечною.
Простий монтаж
Два монтажних отвори на кожному блоці дозволяють закріпити Bus Bar у будь-якому зручному місці за допомогою гвинтів з комплекту. Шпильки M8 сумісні зі стандартними кабельними наконечниками (клемами) з отвором 5/16".
Універсальність
Працює в діапазоні 12-48V DC — підходить як для стандартних 12V автомобільних систем, так і для 24V вантажівок, 36V гольф-карів та 48V сонячних/акумуляторних систем.
Де використовується
- Автомобілі та позашляховики — розподіл живлення від акумулятора до споживачів (лебідка, світло, компресор, інвертор)
- Катери та яхти — морська електрика, де потрібна стійкість до вологи та солі
- Автобудинки (RV) та кемпери — організація побутової електрики 12V
- Сонячні системи — з'єднання панелей, контролерів заряду, інверторів та акумуляторних батарей
- Вантажівки та причепи — розподіл живлення 24V
- Аудіосистеми Car Audio — підключення підсилювачів та сабвуферів
- Спецтехніка та промислове обладнання — будь-які DC-системи до 48V
Як підключати
- Закріпіть червоний блок (плюс) та чорний блок (мінус) у зручному місці за допомогою монтажних гвинтів
- Підключіть основний силовий кабель від акумулятора до однієї зі шпильок
- Розподіліть живлення на споживачі, підключивши їхні кабелі до інших шпильок
- Затягніть гайки з моментом, достатнім для надійного контакту
- Встановіть захисні кришки
Чому Bus Bar краще за з'єднання "на клемі"?
Багато хто підключає всі проводи безпосередньо до клеми акумулятора — це створює хаос, погані контакти та ризик короткого замикання. Розподільний блок Bus Bar вирішує ці проблеми:
- Організація — всі кабелі зібрані в одному місці, кожен на окремій шпильці
- Надійність — болтові з'єднання M8 забезпечують стабільний контакт без нагріву
- Обслуговування — можна відключити один споживач, не чіпаючи інші
- Безпека — захисна кришка виключає випадкове КЗ
- Масштабованість — легко додати нового споживача на вільну шпильку
Комплектація
- Розподільний блок Bus Bar (червоний / плюс) — 1 шт.
- Розподільний блок Bus Bar (чорний / мінус) — 1 шт.
- Захисні кришки — 2 шт.
- Гайки для шпильок — у комплекті
- Монтажні гвинти — 4 шт.
