Акумулятори формату 21700 — це циліндричні літій-іонні елементи з діаметром 21 мм і довжиною 70 мм, які набирають популярності в різних галузях, включаючи створення батарейних блоків для електроінструментів. Вони пропонують високу ємність і потужність, що робить їх привабливим вибором для DIY-проектів або модифікації існуючих інструментів. Однак, як і з будь-якими літій-іонними акумуляторами, важливо враховувати аспекти безпеки, сумісності та характеристик, особливо щодо струму розряду та ризику перегріву. У цій статті ми детально розглянемо, чи можна використовувати такі акумулятори для батарей інструментів, їхні переваги, методи збірки, потенційні проблеми з низькотоковими моделями та способи уникнення перегріву. Матеріал базується на аналізі технічних особливостей і практичних рекомендацій, щоб допомогти ентузіастам і майстрам приймати обґрунтовані рішення.

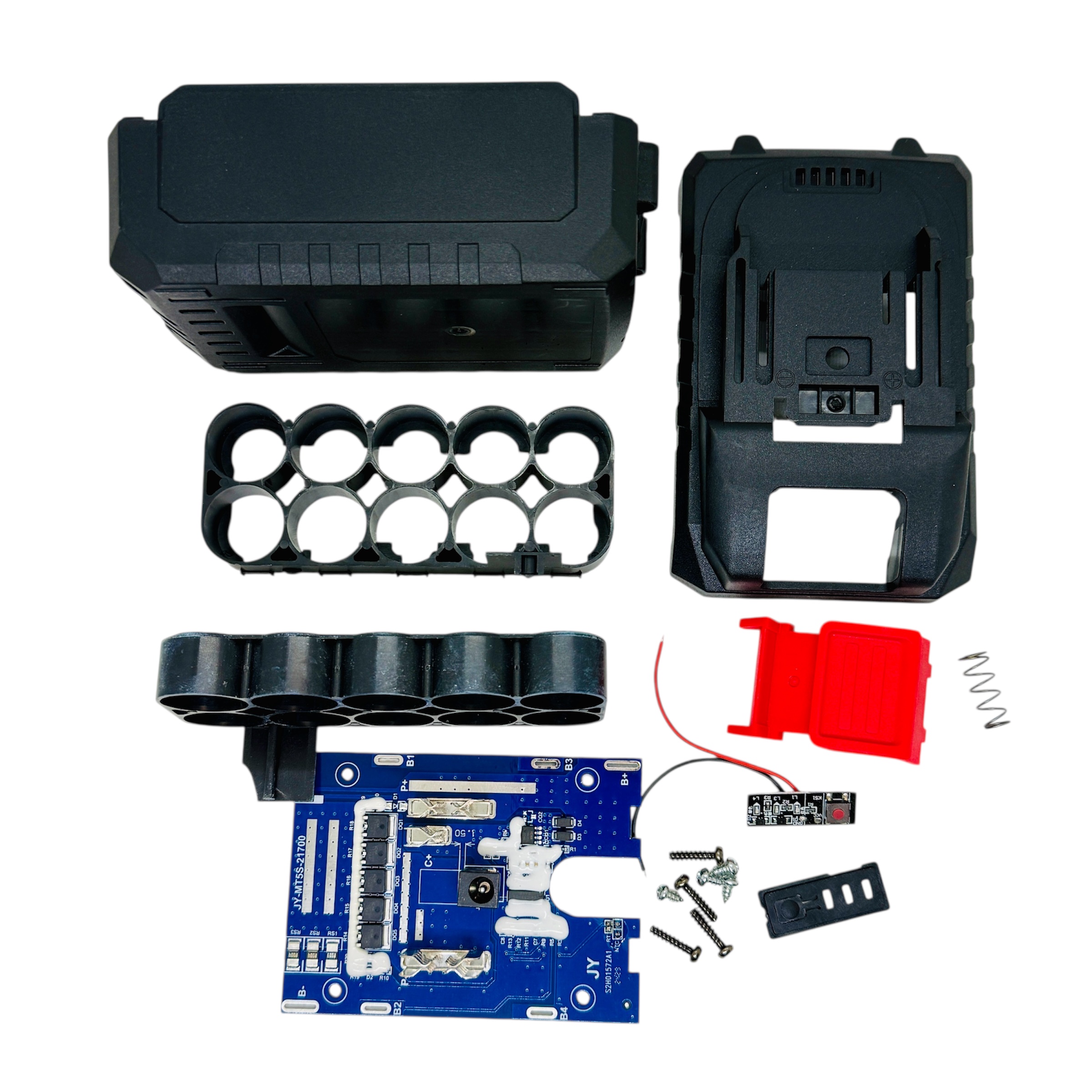

Варіант корпусу для зборки акумуляторів на базі елементів 21700 тут : https://foxgarden.com.ua/korpus-akumuliatora-standarta-makita-lxt-bl1850-kontroler-bms-indikator-zariadu-10-kh-21700/

Переваги використання акумуляторів 21700 для електроінструментів

Акумулятори 21700 мають низку переваг, які роблять їх ідеальними для створення батарейних блоків для інструментів, таких як дрилі, шуруповерти, пилки чи гайковерти. По-перше, вони забезпечують високу ємність і потужність. Зазвичай ємність таких елементів становить 4000–5000 мАг, що значно перевищує показники популярних 18650 (2000–3500 мАг). Це означає довший час роботи без перезарядки та вищу вихідну потужність, що критично для інструментів з високим споживанням енергії.

По-друге, ці акумулятори вже широко застосовуються в промисловості. Багато відомих виробників інтегрують їх у свої продукти:

  • Milwaukee: У лінійці M18 з HIGH OUTPUT батареями, де 21700 забезпечують підвищену продуктивність.
  • DeWalt: У системах FlexVolt і PowerStack, де подібні елементи використовуються для потужних інструментів.
  • Навіть компанія Tesla застосовує 21700 в електромобілях, що свідчить про їхню надійність під високими навантаженнями.

Доступність — ще один плюс. Акумулятори від брендів Samsung, LG, Sony чи Panasonic легко знайти на ринку, і вони підходять для саморобних проектів. Загалом, 21700 — це баланс між компактністю, ємністю та потужністю, що робить їх кращим вибором для модернізації інструментів порівняно зі старішими форматами.

Як створити батарейний блок на базі 21700

Створення батарейного блоку (battery pack) для електроінструменту — це реальний і поширений DIY-проект, але він вимагає знань і обережності. Ось покроковий огляд процесу:

  1. Складання конфігурації: Акумулятори з'єднуються в паралельні та послідовні ланцюги. Наприклад:

    • Для 18V інструментів — конфігурація 5S (5 елементів послідовно, напруга ~18–21V).
    • Для 36V — 10S.
    • Додайте паралельні групи (наприклад, 5S2P) для збільшення ємності та розподілу струму.

  2. Необхідні компоненти:

    • Плата керування батареєю (BMS — Battery Management System): Обов'язкова для балансування, захисту від перезарядки, перерозрядки та короткого замикання. Без неї збірка стає небезпечною.
    • Корпус: Можна використовувати 3D-друкований або зняти з старої батареї для сумісності.
    • Конектори: XT60, Deans або специфічні для вашого інструменту (наприклад, для Milwaukee чи DeWalt).
    • Інструменти для збірки: Паяльник, нікелеві стрічки для з'єднання, мультиметр для перевірки напруги та балансу.

  3. Сумісність і розрахунки: Переконайтеся, що напруга та струм відповідають вимогам інструменту. Наприклад, для інструменту на 18V з струмом 10A візьміть 5 елементів 21700 по 5000 мАг послідовно — це дасть ~5 Аг ємності та 30–60 хвилин роботи залежно від навантаження. Фізичні розміри також важливі: 21700 більші за 18650, тож перевірте, чи помістяться в корпус.

  4. Тестування: Після збірки перевірте на витоки, нагрівання та баланс. Використовуйте мультиметр або спеціальні тестери, як OPUS BT-C3100.

Цей процес вимагає базових навичок електроніки, але для новачків є безліч ресурсів: YouTube-канали на кшталт "GreatScott!" чи "DIY Perks", форуми Reddit (r/batteries) або Endless Sphere для подібних проектів (наприклад, для електровелосипедів, де принципи схожі).

Проблеми з струмом розряду: низькотокові vs високотокові моделі та ризик перегріву

Один з ключових аспектів, який часто турбує користувачів, — це те, чи не є більшість 21700 "низькотоковими" і чи не призведе це до перегріву під час пікових навантажень, наприклад, при затягуванні гайки в гайковерті. Насправді, не всі 21700 низькотокові — це залежить від моделі, і правильний вибір усуває цю проблему.

Різниця в моделях

  • Низькотокові (low-drain): Оптимізовані для високої ємності, але з обмеженим струмом розряду (5–10A постійний, піковий 15–20A). Приклад: Samsung INR21700-50E (5000 мАг, max)

Приклад: Samsung INR21700-50E (5000 мАг, max ~10A). Такі елементи підходять для пристроїв з помірним навантаженням, як ліхтарики чи павербанки, але в інструментах з високим струмом вони можуть перегріватися, знижувати продуктивність або навіть виходити з ладу.

  • Високотокові (high-drain): Спеціально розроблені для застосувань з великими струмами, як електроінструменти, електровелосипеди чи вейпи. Вони витримують постійний розряд 20–40A і піковий до 60A+ без значного перегріву. Приклади:
    • Samsung INR21700-40T: 4000 мАг, постійний 35A, піковий 45A — ідеальний для потужних інструментів.
    • Samsung INR21700-30T: 3000 мАг, постійний 35A.
    • LG INR21700-M50T: 5000 мАг, постійний ~20A, з хорошим тепловідводом.
    • Sony/Murata VTC6A: До 30A постійного розряду.

Ці моделі використовуються в професійних інструментах, наприклад, у Milwaukee M18 High Output, де вони забезпечують стабільну роботу під високими навантаженнями. Отже, твердження, що 21700 "в основному низькотокові", не зовсім точне — багато виробників (Samsung, LG, Panasonic) пропонують лінійки для high-power застосувань, і вони популярні саме завдяки балансу ємності та потужності.

Чому виникає перегрів і як його уникнути

Перегрів — це серйозна проблема, яка виникає, коли струм перевищує специфікації елемента. При високому струмі (наприклад, 20–50A на піку для гайковерта) внутрішній опір акумулятора генерує тепло. Якщо температура перевищує 60–80°C, це може призвести до:

  • Зниження ємності та терміну служби.
  • Ризику термічного розгону (thermal runaway) — ланцюгової реакції нагрівання, яка потенційно викликає пожежу.
  • У інструментах це проявляється як втрата потужності, автоматичне відключення (якщо є захист) або пошкодження.

Чи буде перегрів у вашому випадку? Ні, якщо обрати правильно. Для інструментів з піковими навантаженнями (наприклад, ударний гайковерт з моментом 500–1000 Nm) використовуйте high-drain елементи. У конфігурації з кількома елементами паралельно (наприклад, 5S2P — 5 послідовно, 2 паралельно) струм розподіляється: кожна ячейка бере частину навантаження, зменшуючи нагрівання.

Приклад розрахунку: Якщо інструмент вимагає пікового струму 40A, у 2P-конфігурації кожна 21700-40T візьме 20A — це в межах норми, нагрівання мінімальне (зазвичай <50°C при доброму охолодженні). Навпаки, низькотокова ячейка на 10A перегріється за секунди.

Фактори, що впливають на нагрівання:

  • Конфігурація блоку: Більше паралельних груп = менша навантаження на кожну ячейку.
  • BMS з термозахистом: Якісна плата моніторить температуру та вимикає при >60°C.
  • Охолодження: Додайте вентиляцію в корпусі або теплопровідні матеріали (наприклад, алюмінієві пластини).
  • Якість елементів: Підробки чи старі ячейки мають вищий опір і гріються сильніше.

Якщо обрати неправильну модель, перегрів неминучий, особливо при задачах на кшталт затягування гайки, де струм різко зростає.

Рекомендації для безпечного використання

Щоб максимально використати переваги 21700 і уникнути ризиків, дотримуйтесь цих порад:

  1. Вибір моделі: Оберіть high-drain варіанти з постійним розрядом ≥20A. Рекомендовані: Samsung 40T, LG M50LT, Molicel P42A (до 45A). Перевіряйте специфікації на сайтах виробників або в даташитах.

  2. Розрахунок для конкретного інструменту:

    • Визначте максимальний струм інструменту з мануалу чи тестів (наприклад, шуруповерт — 10–20A, гайковерт — 30–60A на піку).
    • Формула: Струм на ячейку = Загальний струм / Кількість паралельних груп.
    • Додайте запас: Обирайте елементи з рейтингом у 1,5–2 рази вищим за очікуваний струм.

  3. Тестування та моніторинг: Після збірки використовуйте мультиметр, інфрачервоний термометр для перевірки температури під навантаженням. Регулярно перевіряйте баланс і стан.

  4. Де купити: Надійні джерела — NKON.nl, 18650batterystore.com чи офіційні дистриб'ютори. Уникайте дешевих пропозицій з AliExpress без відгуків, щоб не нарватися на підробки. Шукайте елементи з вбудованим захистом (protected cells) для початківців.

  5. Альтернативи: Якщо боїтеся перегріву, розгляньте готові батареї від виробників або більші формати, як 26650/32650 — вони краще розсіюють тепло, але менш компактні. Для складних проектів зверніться до фахівців.

  6. Навчальні ресурси: Дивіться туторіали на YouTube, читайте форуми. Якщо потрібно, розрахуйте конфігурацію для конкретного бренду (Milwaukee, DeWalt тощо) — це допоможе уникнути помилок.

Попередження та аспекти безпеки

Безпека — на першому місці при роботі з літій-іонними акумуляторами. Вони можуть загорітися або вибухнути при неправильній збірці, пошкодженні чи перевантаженні. Основні правила:

  • Завжди використовуйте BMS: Без неї батарея може стати небезпечною.
  • Працюйте обережно: У перчатках, з вогнегасником поруч. Не заряджайте/розряджайте без захисту.
  • Законодавчі аспекти: У ЄС, США чи Україні перевірте стандарти безпеки (UL, CE). Саморобні батареї можуть анулювати гарантію інструменту.
  • Екологія: Утилізуйте старі елементи правильно, не викидайте в сміття.
  • Для новачків: Якщо немає досвіду, краще купіть готове — це безпечніше та простіше. Неправильна збірка може призвести до пожежі чи травм.

У деяких країнах є обмеження на модифікацію батарей, тож перевіряйте місцеві норми.

Висновок

Акумулятори 21700 — це потужний і гнучкий вибір для створення батарей для електроінструментів, з високою ємністю, промисловим застосуванням і можливістю кастомізації. Вони не "в основному низькотокові" — з правильними high-drain моделями перегріву можна уникнути навіть при пікових навантаженнях, як затягування гайок. Однак успіх залежить від правильного вибору елементів, якісної збірки та дотримання безпеки. Якщо ви плануєте проект, почніть з розрахунків і тестів, а при сумнівах зверніться до експертів. З правильним підходом такі батареї значно підвищать продуктивність ваших інструментів, роблячи їх ефективнішими та довговічнішими.
